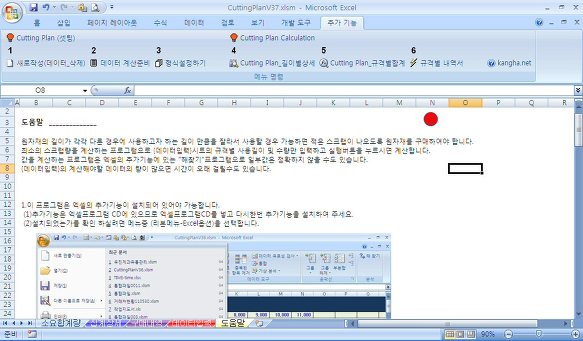

컷팅플랜 - Cutting Plan (Excel Program) V37
원자재의 길이가 각각 다른 경우에 사용하고자 하는 길이 만큼을 잘라서 사용할 경우 가능하면 적은 스크랩이 나오도록 원자재를 구매하여야 합니다.
최소의 스크랩량을 계산하는 프로그램으로 {데이터입력}시트의 규격별 사용길이 및 수량만 입력하고 실행버튼을 누르시면 계산합니다.
값을 계산하는 프로그램은 엑셀의 추가기능에 있는 "해찾기"프로그램으로 일부값은 정확하지 않을 수도 있습니다.
{데이터입력}의 계산해야할 데이터의 량이 많으면 시간이 오래 걸릴수도 있습니다.
(주의)
1.이 프로그램은 엑셀의 추가기능이 설치되어 있어야 가능합니다.
(1)추가기능은 엑셀프로그램 CD에 있으므로 엑셀프로그램CD를 넣고 다시한번 추가기능을 설치하여 주십시오.
(2)설치되었는가를 확인 하실려면 메뉴중
리본메뉴-Excel옵션-을 선택합니다.
2. 추가기능 중 해찾기 추가 기능이 있는지 확인하세요.
하단의 관리 : EXCEL추가기능 - 이동을 클릭
3. 해찾기 추가기능을 체크하세요.
4. 파일을 종료한 다음 다시 파일을 열어 실행합니다.
[데이터] 메뉴에서 [해찾기] 버튼이 나오는지 확인하세요.
소요합계량 시트:
0. 메뉴버튼 : [Cutting Plan_규격별합계]
[Cutting Plan_규격별합계] : 규격별로 수량을 집계합니다.
1. 원자재의 길이는 {데이터입력} 시트에서 입력합니다.
2. {집계상세} 시트의 값을 우선 계산하여야 합니다.
집계상세 시트:
0. 메뉴버튼 : [Cutting Plan_길이별상세]
[Cutting Plan_길이별상세] : 해찾기를 실행하여 규격별/길이별로 수량을 집계합니다.
1. 각 사용길이별로 원자재를 절단 했을 경우 최소의 스크랩량을 계산하여
최소 원재료 수량을 계산합니다.
2. 계산은 규격의 사용 길이별로 원자재 소요량을 계산합니다.
3. 사용길이+절단공차를 합하여 수량을 계산합니다.
단, 사용길이가 원자재길이 정도일 경우에는 사용길이만 계산함
구매내역 시트:
0. 메뉴버튼 : [규격별내역서]
[규격별 구매내역서] : 규격별로 구매 내역을 집계합니다.
1. 원자재의 길이별 구매수량을 계산합니다.
2. 이 시트는 {소요합계량} 시트의 값이 우선 계산되어 있어야 합니다.
데이터입력 시트:
0. 메뉴버튼 : [Cutting Plan_새로작성],[데이터 계산준비],[형식_설정하기]
[Cutting Plan_새로작성] : 모든 데이터를 삭제합니다.
[데이터 계산준비] : {데이터입력} 시트의 규격별 수량을 집계하여 {소요합계량}{집계상세}시트에 나타냅니다.
[형식_설정하기] : 계산 데이터의 값을 꿁은 글씨체로 하고 0값은 보이지 않도록 설정합니다.
1. 원자재설정
(1) (i8:R8셀)에 구매하는 원자재의 길이를 입력합니다.
(2) 입력은 길이순으로 작은 값부터 입력하세요. 입력하지 않은 셀은 공란으로 두세요.
(3) 원자재 규격은 10개까지 입력 가능합니다.
2. B/M 데이터입력
(1) 품명, 규격, 사용길이, 소요수량의 데이터를 입력합니다.
(2) 데이터는 샘플과 같은 셀의 형태로 작성되어야 합니다.
(3) 품명(B셀), 규격(C셀), 사용길이(E셀), 소요수량(F셀) 등에 작성되어야 합니다.(품명은 계산과는 무관함)
3. 절단공차(톱날) 설정
(1) 절단기(톱)에 의해 사용 못하는 부분 또는 끝단의 마무리를 위한 가공부분의 길이
(2) 절단함으로써 사용못하는 부분의 길이만큼 길게 잘라야 합니다.
(3) 원자재 1개의 길이만큼일 경우에는 원자재 1개로 계산합니다.
원자재 종류중 원자재최소길이(6000) 이상일 경우에는 절단공차보정값을 계산에 포함하지 않습니다.
(예) 원자재최소길이(6000) - 절단공차보정값(15) = 5985 이상의 사용길이 이면 절단공차값을 계산하지 않음
4. 이 시트에서는 원데이터만 입력합니다.
=======================================
파일의 다운로드는 Kangha.Net을
참조하시기 바랍니다.
=======================================
원자재의 길이가 각각 다른 경우에 사용하고자 하는 길이 만큼을 잘라서 사용할 경우 가능하면 적은 스크랩이 나오도록 원자재를 구매하여야 합니다.
최소의 스크랩량을 계산하는 프로그램으로 {데이터입력}시트의 규격별 사용길이 및 수량만 입력하고 실행버튼을 누르시면 계산합니다.
값을 계산하는 프로그램은 엑셀의 추가기능에 있는 "해찾기"프로그램으로 일부값은 정확하지 않을 수도 있습니다.
{데이터입력}의 계산해야할 데이터의 량이 많으면 시간이 오래 걸릴수도 있습니다.
(주의)
1.이 프로그램은 엑셀의 추가기능이 설치되어 있어야 가능합니다.
(1)추가기능은 엑셀프로그램 CD에 있으므로 엑셀프로그램CD를 넣고 다시한번 추가기능을 설치하여 주십시오.
(2)설치되었는가를 확인 하실려면 메뉴중
리본메뉴-Excel옵션-을 선택합니다.
2. 추가기능 중 해찾기 추가 기능이 있는지 확인하세요.
하단의 관리 : EXCEL추가기능 - 이동을 클릭
3. 해찾기 추가기능을 체크하세요.
4. 파일을 종료한 다음 다시 파일을 열어 실행합니다.
[데이터] 메뉴에서 [해찾기] 버튼이 나오는지 확인하세요.
소요합계량 시트:
0. 메뉴버튼 : [Cutting Plan_규격별합계]
[Cutting Plan_규격별합계] : 규격별로 수량을 집계합니다.
1. 원자재의 길이는 {데이터입력} 시트에서 입력합니다.
2. {집계상세} 시트의 값을 우선 계산하여야 합니다.
집계상세 시트:
0. 메뉴버튼 : [Cutting Plan_길이별상세]
[Cutting Plan_길이별상세] : 해찾기를 실행하여 규격별/길이별로 수량을 집계합니다.
1. 각 사용길이별로 원자재를 절단 했을 경우 최소의 스크랩량을 계산하여
최소 원재료 수량을 계산합니다.
2. 계산은 규격의 사용 길이별로 원자재 소요량을 계산합니다.
3. 사용길이+절단공차를 합하여 수량을 계산합니다.
단, 사용길이가 원자재길이 정도일 경우에는 사용길이만 계산함
구매내역 시트:
0. 메뉴버튼 : [규격별내역서]
[규격별 구매내역서] : 규격별로 구매 내역을 집계합니다.
1. 원자재의 길이별 구매수량을 계산합니다.
2. 이 시트는 {소요합계량} 시트의 값이 우선 계산되어 있어야 합니다.
데이터입력 시트:
0. 메뉴버튼 : [Cutting Plan_새로작성],[데이터 계산준비],[형식_설정하기]
[Cutting Plan_새로작성] : 모든 데이터를 삭제합니다.
[데이터 계산준비] : {데이터입력} 시트의 규격별 수량을 집계하여 {소요합계량}{집계상세}시트에 나타냅니다.
[형식_설정하기] : 계산 데이터의 값을 꿁은 글씨체로 하고 0값은 보이지 않도록 설정합니다.
1. 원자재설정
(1) (i8:R8셀)에 구매하는 원자재의 길이를 입력합니다.
(2) 입력은 길이순으로 작은 값부터 입력하세요. 입력하지 않은 셀은 공란으로 두세요.
(3) 원자재 규격은 10개까지 입력 가능합니다.
2. B/M 데이터입력
(1) 품명, 규격, 사용길이, 소요수량의 데이터를 입력합니다.
(2) 데이터는 샘플과 같은 셀의 형태로 작성되어야 합니다.
(3) 품명(B셀), 규격(C셀), 사용길이(E셀), 소요수량(F셀) 등에 작성되어야 합니다.(품명은 계산과는 무관함)
3. 절단공차(톱날) 설정
(1) 절단기(톱)에 의해 사용 못하는 부분 또는 끝단의 마무리를 위한 가공부분의 길이
(2) 절단함으로써 사용못하는 부분의 길이만큼 길게 잘라야 합니다.
(3) 원자재 1개의 길이만큼일 경우에는 원자재 1개로 계산합니다.
원자재 종류중 원자재최소길이(6000) 이상일 경우에는 절단공차보정값을 계산에 포함하지 않습니다.
(예) 원자재최소길이(6000) - 절단공차보정값(15) = 5985 이상의 사용길이 이면 절단공차값을 계산하지 않음
4. 이 시트에서는 원데이터만 입력합니다.
=======================================
파일의 다운로드는 Kangha.Net을
참조하시기 바랍니다.
=======================================
